空心轴步进电机

空心轴步进电机其内孔主要被用于走线、透光或者通过空气等其他媒介，极大的优化了机械设计、方便布线及节约了设计空间和生产成本。我们主要生产高精密的2相中空步进电机,法兰尺寸涵盖20mm、28mm、35mm、42mm、57mm、60mm、86mm系列。

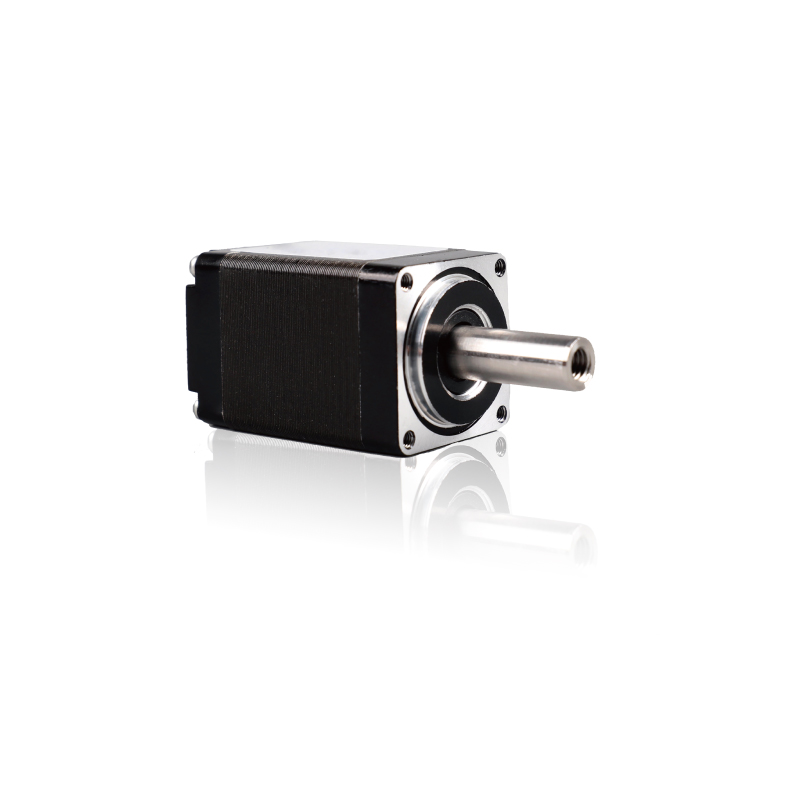

20系列空心轴步进电机

空心轴步进电机其内孔主要被用于走线、透光或者通过空气等其他媒介，极大的优化了机械设计、方便布线及节约了设计空间和生产成本。20系列空心轴步进电机其法兰尺寸为20mm,电机长度有28mm和38mm两种。

型号	法兰尺寸	步距角deg	电流A	保持力矩N.m	转子惯量g.cm²	引线数量	马达长度mm	重量kg	中空孔径mm
20HK228	20mm	1.8°	0.5	0.015	2	4	28	0.08	2.5
20HK238	20mm	1.8°	0.5	0.02	3.6	4	38	0.1	2.5

20HK228

法兰尺寸: 20mm

步距角deg: 1.8°

电流A: 0.5

保持力矩N.m: 0.015

转子惯量g.cm²: 2

引线数量: 4

马达长度mm: 28

重量kg: 0.08

中空孔径mm: 2.5

20HK238

法兰尺寸: 20mm

步距角deg: 1.8°

电流A: 0.5

保持力矩N.m: 0.02

转子惯量g.cm²: 3.6

引线数量: 4

马达长度mm: 38

重量kg: 0.1

中空孔径mm: 2.5

28系列空心轴步进电机

空心轴步进电机其内孔主要被用于走线、透光或者通过空气等其他媒介，极大的优化了机械设计、方便布线及节约了设计空间和生产成本。28系列空心轴步进电机其法兰尺寸为28mm,电机长度有34mm和45mm两种。

型号	法兰尺寸	步距角deg	电流A	保持力矩N.m	转子惯量g.cm²	引线数量	马达长度mm	重量kg	中空孔径mm
28HK234	28mm	1.8°	1	0.06	9	4	34	0.11	4.2
28HK245	28mm	1.8°	1	0.12	17	4	45	0.2	4.2

28HK234

法兰尺寸: 28mm

步距角deg: 1.8°

电流A: 1

保持力矩N.m: 0.06

转子惯量g.cm²: 9

引线数量: 4

马达长度mm: 34

重量kg: 0.11

中空孔径mm: 4.2

28HK245

法兰尺寸: 28mm

步距角deg: 1.8°

电流A: 1

保持力矩N.m: 0.12

转子惯量g.cm²: 17

引线数量: 4

马达长度mm: 45

重量kg: 0.2

中空孔径mm: 4.2

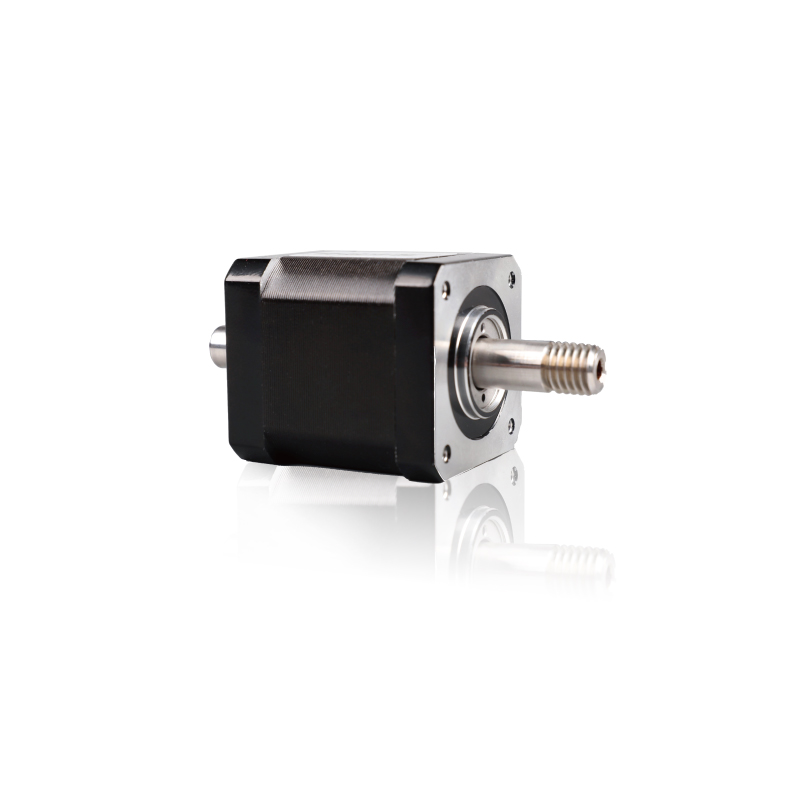

35系列空心轴步进电机

空心轴步进电机其内孔主要被用于走线、透光或者通过空气等其他媒介，极大的优化了机械设计、方便布线及节约了设计空间和生产成本。35系列空心轴步进电机其法兰尺寸为35mm,电机长度有34mm和47mm两种。

型号	法兰尺寸	步距角deg	电流A	保持力矩N.m	转子惯量g.cm²	引线数量	马达长度mm	重量kg	中空孔径mm
35HK234	35mm	1.8°	1	0.14	20	4	35	0.21	4.2
35HK247	35mm	1.8°	1.5	0.35	30	4	47	0.28	4.2

35HK234

法兰尺寸: 35mm

步距角deg: 1.8°

电流A: 1

保持力矩N.m: 0.14

转子惯量g.cm²: 20

引线数量: 4

马达长度mm: 35

重量kg: 0.21

中空孔径mm: 4.2

35HK247

法兰尺寸: 35mm

步距角deg: 1.8°

电流A: 1.5

保持力矩N.m: 0.35

转子惯量g.cm²: 30

引线数量: 4

马达长度mm: 47

重量kg: 0.28

中空孔径mm: 4.2

42系列空心轴步进电机

空心轴步进电机其内孔主要被用于走线、透光或者通过空气等其他媒介，极大的优化了机械设计、方便布线及节约了设计空间和生产成本。42系列空心轴步进电机其法兰尺寸为42mm,电机长度有34mm、40mm、48mm和60mm四种。

型号	法兰尺寸	步距角deg	电流A	保持力矩N.m	转子惯量g.cm²	引线数量	马达长度mm	重量kg	中空孔径mm
42HK234	42mm	1.8°	1.5	0.25	35	4	34	0.21	4.2
42HK240	42mm	1.8°	1.5	0.4	55	4	40	0.28	4.2
42HK248	42mm	1.8°	2.5	0.5	70	4	48	0.36	4.2
42HK260	42mm	1.8°	25	0.7	105	4	60	0.6	4.2

42HK234

法兰尺寸: 42mm

步距角deg: 1.8°

电流A: 1.5

保持力矩N.m: 0.25

转子惯量g.cm²: 35

引线数量: 4

马达长度mm: 34

重量kg: 0.21

中空孔径mm: 4.2

42HK240

法兰尺寸: 42mm

步距角deg: 1.8°

电流A: 1.5

保持力矩N.m: 0.4

转子惯量g.cm²: 55

引线数量: 4

马达长度mm: 40

重量kg: 0.28

中空孔径mm: 4.2

42HK248

法兰尺寸: 42mm

步距角deg: 1.8°

电流A: 2.5

保持力矩N.m: 0.5

转子惯量g.cm²: 70

引线数量: 4

马达长度mm: 48

重量kg: 0.36

中空孔径mm: 4.2

42HK260

法兰尺寸: 42mm

步距角deg: 1.8°

电流A: 25

保持力矩N.m: 0.7

转子惯量g.cm²: 105

引线数量: 4

马达长度mm: 60

重量kg: 0.6

中空孔径mm: 4.2

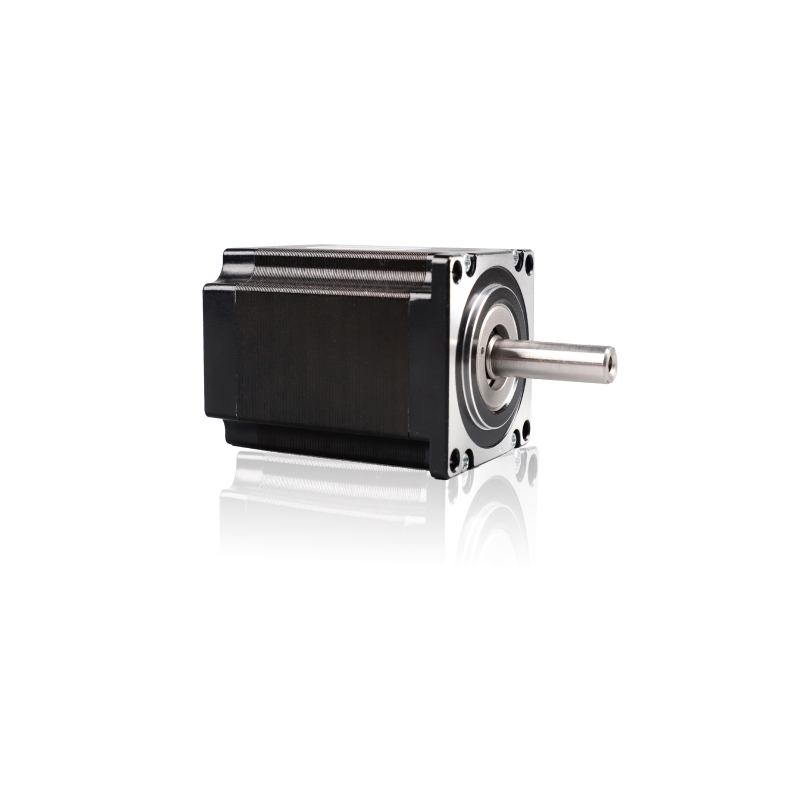

57系列空心轴步进电机

空心轴步进电机其内孔主要被用于走线、透光或者通过空气等其他媒介，极大的优化了机械设计、方便布线及节约了设计空间和生产成本。57系列空心轴步进电机其法兰尺寸为57mm,电机长度有55mm和75mm两种。

型号	法兰尺寸	步距角deg	电流A	保持力矩N.m	转子惯量g.cm²	引线数量	马达长度mm	重量kg	中空孔径mm
57HK255	57mm	1.8°	3	0.9	300	4	55	0.65	4.2
57HK275	57mm	1.8°	4	1.8	500	4	75	1.4	4.2

57HK255

法兰尺寸: 57mm

步距角deg: 1.8°

电流A: 3

保持力矩N.m: 0.9

转子惯量g.cm²: 300

引线数量: 4

马达长度mm: 55

重量kg: 0.65

中空孔径mm: 4.2

57HK275

法兰尺寸: 57mm

步距角deg: 1.8°

电流A: 4

保持力矩N.m: 1.8

转子惯量g.cm²: 500

引线数量: 4

马达长度mm: 75

重量kg: 1.4

中空孔径mm: 4.2

60系列空心轴步进电机

空心轴步进电机其内孔主要被用于走线、透光或者通过空气等其他媒介，极大的优化了机械设计、方便布线及节约了设计空间和生产成本。60系列空心轴步进电机其法兰尺寸为60mm,电机长度有55mm和84mm两种。

型号	法兰尺寸	步距角deg	电流A	保持力矩N.m	转子惯量g.cm²	引线数量	马达长度mm	重量kg	中空孔径mm
60HK255	60mm	1.8°	5	1.5	590	4	55	1.1	4.2
60HK284	60mm	1.8°	5	3	690	4	84	1.4	4.2

60HK255

法兰尺寸: 60mm

步距角deg: 1.8°

电流A: 5

保持力矩N.m: 1.5

转子惯量g.cm²: 590

引线数量: 4

马达长度mm: 55

重量kg: 1.1

中空孔径mm: 4.2

60HK284

法兰尺寸: 60mm

步距角deg: 1.8°

电流A: 5

保持力矩N.m: 3

转子惯量g.cm²: 690

引线数量: 4

马达长度mm: 84

重量kg: 1.4

中空孔径mm: 4.2

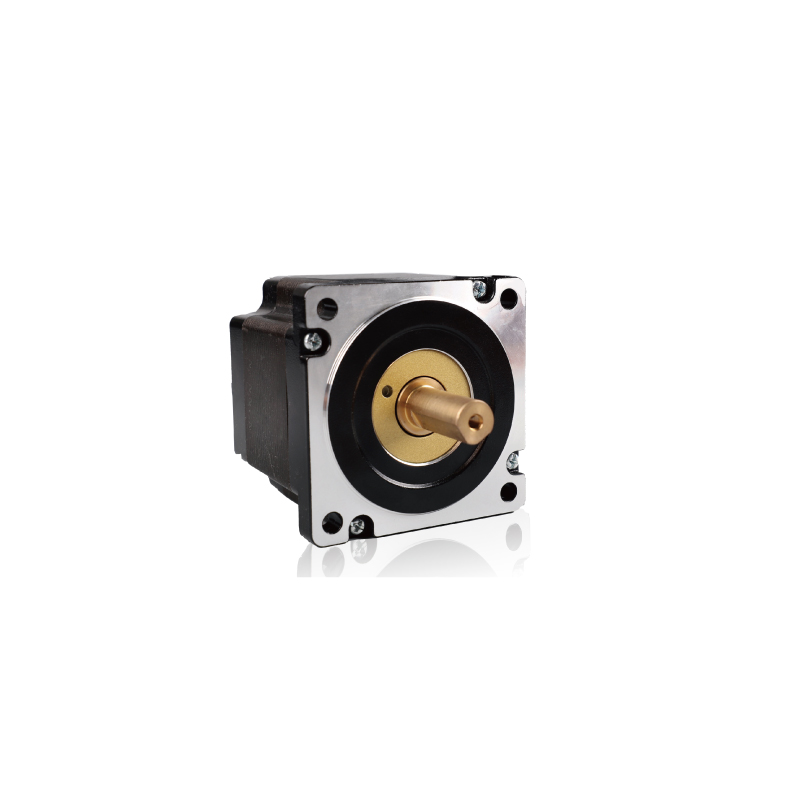

86系列空心轴步进电机

空心轴步进电机其内孔主要被用于走线、透光或者通过空气等其他媒介，极大的优化了机械设计、方便布线及节约了设计空间和生产成本。86系列空心轴步进电机其法兰尺寸为86mm,电机长度有76mm和114mm两种。

型号	法兰尺寸	步距角deg	电流A	保持力矩N.m	转子惯量g.cm²	引线数量	马达长度mm	重量kg	中空孔径mm
86HK276	86mm	1.8°	6	4.5	1300	4	76	2.5	15
86HK2114	86mm	1.8°	6	8.5	2500	4	114	3.3	15

86HK276

法兰尺寸: 86mm

步距角deg: 1.8°

电流A: 6

保持力矩N.m: 4.5

转子惯量g.cm²: 1300

引线数量: 4

马达长度mm: 76

重量kg: 2.5

中空孔径mm: 15

86HK2114

法兰尺寸: 86mm

步距角deg: 1.8°

电流A: 6

保持力矩N.m: 8.5

转子惯量g.cm²: 2500

引线数量: 4

马达长度mm: 114

重量kg: 3.3

中空孔径mm: 15
